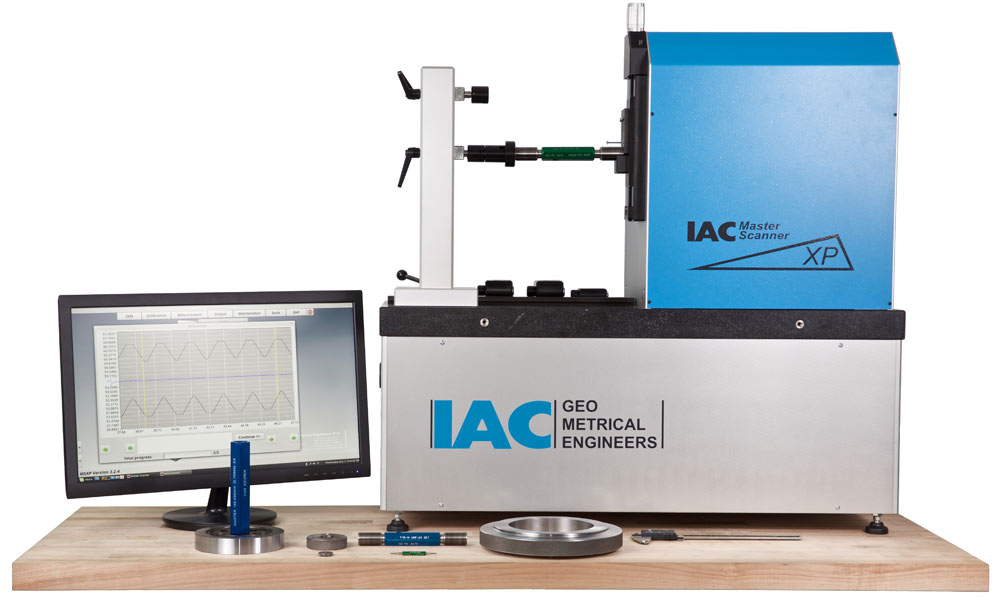

MSXP Series
- Campo di misura esterno: 1,0~50/90 mm (a seconda del modello)
- Campo di misura interno: 2,5~60/100 mm (a seconda del modello)
- Lunghezza di misura massima: 25 mm o 60 mm (a seconda del modello)
- Passo minimo della filettatura: 0,1 mm
- Peso: 150 kg
- Base in granito 900x350 mm
- Guida orizzontale/verticale: Cuscinetto ad aria di precisione
- Tipo di azionamento: Motore brushless svizzero
- Sistema di misura: Sistema di encoder lineare incrementale Heidenhain
- Risoluzione: 0,01 μm
- Scatola di interfaccia con cavi
- Sistema di cambio rapido Click'On
- Computer di controllo industriale
- Tastiera, mouse, schermo piatto
- Certificati di calibrazione degli standard acquistati
- Certificati di calibrazione laser degli assi macchina
- Pacchetto software MSProg LINUX (multilingua)
- Libreria di tolleranze standard IACLIB
- 1 anno di garanzia dopo l'accettazione dell'ispezione da parte del cliente
- 1 anno di aggiornamenti gratuiti di MSProg e dei moduli acquistati
Masterscanner MSXP Series Full-automated measurement, without human intervention, the machine displays all measured thread parameters per pitch in under 2 minutes. All measured values are compared with the built-in thread standards library, the system generates the measuring report automatically. The MasterScanner significantly reduces human error, as well as improves the measuring efficiency, quality, consistency and accuracy of the results. The MasterScanner is compliant with all requirements
for tractability of today as stated in ISO-9000 and ISO/IEC 17025:2017.
Get all parameters of cylindrical thread plug gauges, cylindrical thread ring gauges, taper thread plug gauges, taper thread ring gauges, plain ring gauges, plain plug gauges and other gauges with internal & external dimensions, including virtual pitch diameter , single pitch diameter, basic pitch diameter, major diameter, minor diameter, thread pitch, thread angle, half of thread angle, flank straightness, lead angle, taper, perpendicularity, etc.
| MEASURING UNCERTAINTY: | |||||
|---|---|---|---|---|---|
| MSXP MODELS | 6025 | 6060 | 10025 | 10060 | 16060 |
| Thread ring gauges, parallel or tapered (minor diameter > 10mm, partial flank angles ≥ 27º) | |||||
| Minor diameter | 2,0 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι |
| Effective pitch diameter | 2,0 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι |
| Thread pitch | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι |
| Flankangles (right and left side) | 0°6’0” | 0°6’0” | 0°6’0” | 0°6’0” | 0°6’0” |
| Taper | 0,1° | 0,1° | 0,1° | 0,1° | 0,1° |
| Thread ring gauges, parallel or tapered (minor diameter 2,5 to 10 mm, partial flank angles ≥ 27º) | |||||
| Minor diameter | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,5 μm + 5.10-6·ι | 3,5 μm + 5.10-6·ι |
| Effective pitch diameter | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,5 μm + 5.10-6·ι | 3,5 μm + 5.10-6·ι |
| Thread pitch | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 2,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι |
| Flankangles (right and left side) | 0°6’0” | 0°6’0” | 0°6’0” | 0°6’0” | 0°6’0” |
| Taper | 0,1° | 0,1° | 0,1° | 0,1° | 0,1° |
| Thread plug gauges, parallel or tapered (major diameter > 1 mm, partial flank angles ≥ 27º) | |||||
| Minor diameter | 2,0 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι |
| Effective pitch diameter | 2,0 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι |
| Thread pitch | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι |
| Flankangles (right and left side) | 0°6’0” | 0°6’0” | 0°6’0” | 0°6’0” | 0°6’0” |
| Taper | 0,1° | 0,1° | 0,1° | 0,1° | 0,1° |
| Plain gauges, parallel or tapered (Diameter > 10 mm / 0,4 in) | |||||
| Plain ring gauge | 1,0 μm + 5.10-6·ι | 1,5 μm + 5.10-6·ι | 1,5 μm + 5.10-6·ι | 2,0 μm + 5.10-6·ι | 2,0 μm + 5.10-6·ι |
| Plain plug gauge | 1,0 μm + 5.10-6·ι | 1,5 μm + 5.10-6·ι | 1,5 μm + 5.10-6·ι | 2,0 μm + 5.10-6·ι | 2,0 μm + 5.10-6·ι |
| Taper | 0,1° | 0,1° | 0,1° | 0,1° | 0,1° |
| Plain cylindrical or Taper gauge (Diameter from 1mm to 10mm) | |||||
| Plain ring gauge | 2,0 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι |
| Plain plug gauge | 2,0 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι |
| Taper | 0,1° | 0,1° | 0,1° | 0,1° | 0,1° |
/
