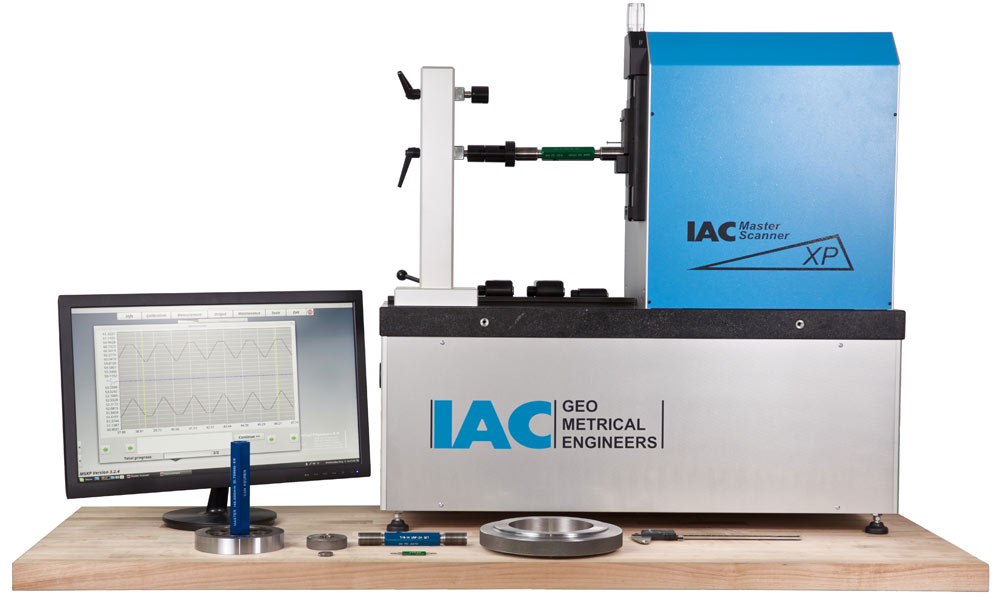

MSXP 16060
- Külső mérési tartomány: 1,0~150 mm
- Belső mérési tartomány: 2,5~160 mm
- Max. mérési hossz: 60 mm
- Min. menetemelkedés: 0,1 mm
- Súly: 150 kg
- 900x350 mm-es gránitágy
- Vízszintes/függőleges vezetés: Precíziós légcsapágy
- Meghajtás: Svájci kefe nélküli motor
- Mérőrendszer: Heidenhain inkrementális lineáris útmérő rendszer
- Felbontás: 0,01 μm
- Interfészdoboz kábelekkel
- Click'On gyorscserélő rendszer,
- Ipari vezérlő számítógép
- billentyűzet, egér, síkképernyős képernyő
- A megvásárolt etalonok kalibrációs tanúsítványai
- A géptengelyek lézerkalibrációs tanúsítványai
- MSProg LINUX szoftvercsomag (többnyelvű)
- IACLIB, szabványos tűréshatár-könyvtár
- 1 év ingyenes frissítés az MSProg és a megvásárolt modulokhoz
Masterscanner MSXP Series Full-automated measurement, without human intervention, the machine displays all measured thread parameters per pitch in under 2 minutes. All measured values are compared with the built-in thread standards library, the system generates the measuring report automatically.
The MasterScanner significantly reduces human error, as well as improves the measuring efficiency, quality, consistency and accuracy of the results. The MasterScanner is compliant with all requirements
for tractability of today as stated in ISO-9000 and ISO/IEC 17025:2017.
Get all parameters of cylindrical thread plug gauges, cylindrical thread ring gauges, taper thread plug gauges, taper thread ring gauges, plain ring gauges, plain plug gauges and other gauges with internal & external dimensions, including virtual pitch diameter , single pitch diameter, basic pitch diameter, major diameter, minor diameter, thread pitch, thread angle, half of thread angle, flank straightness, lead angle, taper, perpendicularity, etc.
| MEASURING UNCERTAINTY: | |||||
|---|---|---|---|---|---|
| MSXP MODELS | 6025 | 6060 | 10025 | 10060 | 16060 |
| Thread ring gauges, parallel or tapered (minor diameter > 10mm, partial flank angles ≥ 27º) | |||||
| Minor diameter | 2,0 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι |
| Effective pitch diameter | 2,0 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι |
| Thread pitch | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι |
| Flankangles (right and left side) | 0°6’0” | 0°6’0” | 0°6’0” | 0°6’0” | 0°6’0” |
| Taper | 0,1° | 0,1° | 0,1° | 0,1° | 0,1° |
| Thread ring gauges, parallel or tapered (minor diameter 2,5 to 10 mm, partial flank angles ≥ 27º) | |||||
| Minor diameter | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,5 μm + 5.10-6·ι | 3,5 μm + 5.10-6·ι |
| Effective pitch diameter | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,5 μm + 5.10-6·ι | 3,5 μm + 5.10-6·ι |
| Thread pitch | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 2,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι |
| Flankangles (right and left side) | 0°6’0” | 0°6’0” | 0°6’0” | 0°6’0” | 0°6’0” |
| Taper | 0,1° | 0,1° | 0,1° | 0,1° | 0,1° |
| Thread plug gauges, parallel or tapered (major diameter > 1 mm, partial flank angles ≥ 27º) | |||||
| Minor diameter | 2,0 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι |
| Effective pitch diameter | 2,0 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι |
| Thread pitch | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι | 1,0 μm + 5.10-6·ι |
| Flankangles (right and left side) | 0°6’0” | 0°6’0” | 0°6’0” | 0°6’0” | 0°6’0” |
| Taper | 0,1° | 0,1° | 0,1° | 0,1° | 0,1° |
| Plain gauges, parallel or tapered (Diameter > 10 mm / 0,4 in) | |||||
| Plain ring gauge | 1,0 μm + 5.10-6·ι | 1,5 μm + 5.10-6·ι | 1,5 μm + 5.10-6·ι | 2,0 μm + 5.10-6·ι | 2,0 μm + 5.10-6·ι |
| Plain plug gauge | 1,0 μm + 5.10-6·ι | 1,5 μm + 5.10-6·ι | 1,5 μm + 5.10-6·ι | 2,0 μm + 5.10-6·ι | 2,0 μm + 5.10-6·ι |
| Taper | 0,1° | 0,1° | 0,1° | 0,1° | 0,1° |
| Plain cylindrical or Taper gauge (Diameter from 1mm to 10mm) | |||||
| Plain ring gauge | 2,0 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι |
| Plain plug gauge | 2,0 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 2,5 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι | 3,0 μm + 5.10-6·ι |
| Taper | 0,1° | 0,1° | 0,1° | 0,1° | 0,1° |
/
