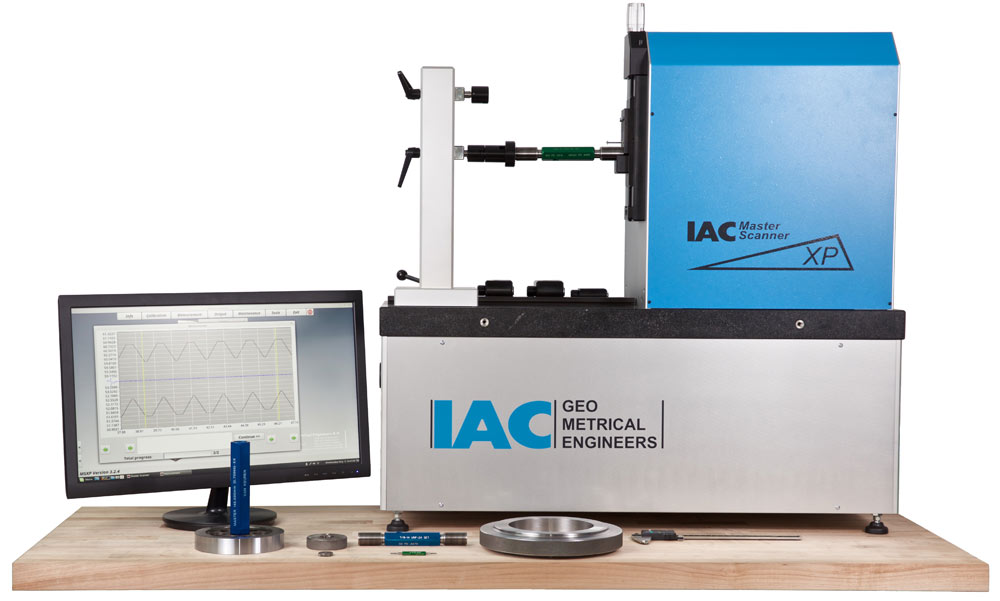

MSXP 16060

https://www.iac-instruments.com/web/image/product.template/1355/image_1920?unique=0993129


- Phạm vi đo bên ngoài: 1,0~150mm
- Phạm vi đo bên trong: 2,5~160mm
- Chiều dài đo tối đa: 60mm
- Bước ren tối thiểu: 0,1mm
- Trọng lượng: 150kg
- Giường đá granit 900x350mm
- Dẫn hướng theo chiều ngang/dọc: Vòng bi khí chính xác
- Kiểu truyền động: Động cơ không chổi than Thụy Sĩ
- Hệ thống đo: Hệ thống mã hóa tuyến tính gia tăng Heidenhain
- Độ phân giải: 0,01μm
- Hộp giao diện có cáp
- Hệ thống thay đổi nhanh Click'On,
- Máy tính điều khiển công nghiệp
- Bàn phím, chuột, màn hình phẳng
- Giấy chứng nhận hiệu chuẩn của các tiêu chuẩn đã mua
- Giấy chứng nhận hiệu chuẩn laser của trục máy
- Gói phần mềm MSProg LINUX (Nhiều ngôn ngữ)
- IACLIB, thư viện dung sai tiêu chuẩn
- 1 năm cập nhật miễn phí MSProg và các mô-đun đã mua

Login to see price

Không có sẵn để bán


  • Temperature Compensation
  • Active Anti-Vibration Damping System

Sự kết hợp này không tồn tại.


Masterscanner MSXP Series Full-automated measurement, without human intervention, the machine displays all measured thread parameters per pitch in under 2 minutes. All measured values are compared with the built-in thread standards library, the system generates the measuring report automatically.

The MasterScanner significantly reduces human error, as well as improves the measuring efficiency, quality, consistency and accuracy of the results. The MasterScanner is compliant with all requirements
for tractability of today as stated in ISO-9000 and ISO/IEC 17025:2017.

Get all parameters of cylindrical thread plug gauges, cylindrical thread ring gauges, taper thread plug gauges, taper thread ring gauges, plain ring gauges, plain plug gauges and other gauges with internal & external dimensions, including virtual pitch diameter , single pitch diameter, basic pitch diameter, major diameter, minor diameter, thread pitch, thread angle, half of thread angle, flank straightness, lead angle, taper, perpendicularity, etc.

Floorplan_Dimensions_MSXP.pdf
Download
Floorplan_Dimensions_MSXP.pdf
Download
IAC-Brochure-MasterScanner-XP Series-(English).pdf
Download
IAC_Brochure_XP_Series_(English).pdf
Download
IAC_Product_Brochure_XP_Series_(English).pdf
Download
MEASURING UNCERTAINTY:
MSXP MODELS60256060100251006016060
Thread ring gauges, parallel or tapered (minor diameter > 10mm, partial flank angles ≥ 27º)
Minor diameter2,0 μm + 5.10-6·ι2,5 μm + 5.10-6·ι2,5 μm + 5.10-6·ι3,0 μm + 5.10-6·ι3,0 μm + 5.10-6·ι
Effective pitch diameter2,0 μm + 5.10-6·ι2,5 μm + 5.10-6·ι2,5 μm + 5.10-6·ι3,0 μm + 5.10-6·ι3,0 μm + 5.10-6·ι
Thread pitch1,0 μm + 5.10-6·ι1,0 μm + 5.10-6·ι1,0 μm + 5.10-6·ι1,0 μm + 5.10-6·ι1,0 μm + 5.10-6·ι
Flankangles (right and left side)0°6’0”0°6’0”0°6’0”0°6’0”0°6’0”
Taper0,1°0,1°0,1°0,1°0,1°
Thread ring gauges, parallel or tapered (minor diameter 2,5 to 10 mm, partial flank angles ≥ 27º)
Minor diameter2,5 μm + 5.10-6·ι3,0 μm + 5.10-6·ι3,0 μm + 5.10-6·ι3,5 μm + 5.10-6·ι3,5 μm + 5.10-6·ι
Effective pitch diameter2,5 μm + 5.10-6·ι3,0 μm + 5.10-6·ι3,0 μm + 5.10-6·ι3,5 μm + 5.10-6·ι3,5 μm + 5.10-6·ι
Thread pitch1,0 μm + 5.10-6·ι1,0 μm + 5.10-6·ι1,0 μm + 5.10-6·ι2,0 μm + 5.10-6·ι1,0 μm + 5.10-6·ι
Flankangles (right and left side)0°6’0”0°6’0”0°6’0”0°6’0”0°6’0”
Taper0,1°0,1°0,1°0,1°0,1°
Thread plug gauges, parallel or tapered (major diameter > 1 mm, partial flank angles ≥ 27º)
Minor diameter2,0 μm + 5.10-6·ι2,5 μm + 5.10-6·ι2,5 μm + 5.10-6·ι3,0 μm + 5.10-6·ι3,0 μm + 5.10-6·ι
Effective pitch diameter2,0 μm + 5.10-6·ι2,5 μm + 5.10-6·ι2,5 μm + 5.10-6·ι3,0 μm + 5.10-6·ι3,0 μm + 5.10-6·ι
Thread pitch1,0 μm + 5.10-6·ι1,0 μm + 5.10-6·ι1,0 μm + 5.10-6·ι1,0 μm + 5.10-6·ι1,0 μm + 5.10-6·ι
Flankangles (right and left side)0°6’0”0°6’0”0°6’0”0°6’0”0°6’0”
Taper0,1°0,1°0,1°0,1°0,1°
Plain gauges, parallel or tapered (Diameter > 10 mm / 0,4 in)
Plain ring gauge1,0 μm + 5.10-6·ι1,5 μm + 5.10-6·ι1,5 μm + 5.10-6·ι2,0 μm + 5.10-6·ι2,0 μm + 5.10-6·ι
Plain plug gauge1,0 μm + 5.10-6·ι1,5 μm + 5.10-6·ι1,5 μm + 5.10-6·ι2,0 μm + 5.10-6·ι2,0 μm + 5.10-6·ι
Taper0,1°0,1°0,1°0,1°0,1°
Plain cylindrical or Taper gauge (Diameter from 1mm to 10mm)
Plain ring gauge2,0 μm + 5.10-6·ι2,5 μm + 5.10-6·ι2,5 μm + 5.10-6·ι3,0 μm + 5.10-6·ι3,0 μm + 5.10-6·ι
Plain plug gauge2,0 μm + 5.10-6·ι2,5 μm + 5.10-6·ι2,5 μm + 5.10-6·ι3,0 μm + 5.10-6·ι3,0 μm + 5.10-6·ι
Taper0,1°0,1°0,1°0,1°0,1°

/
